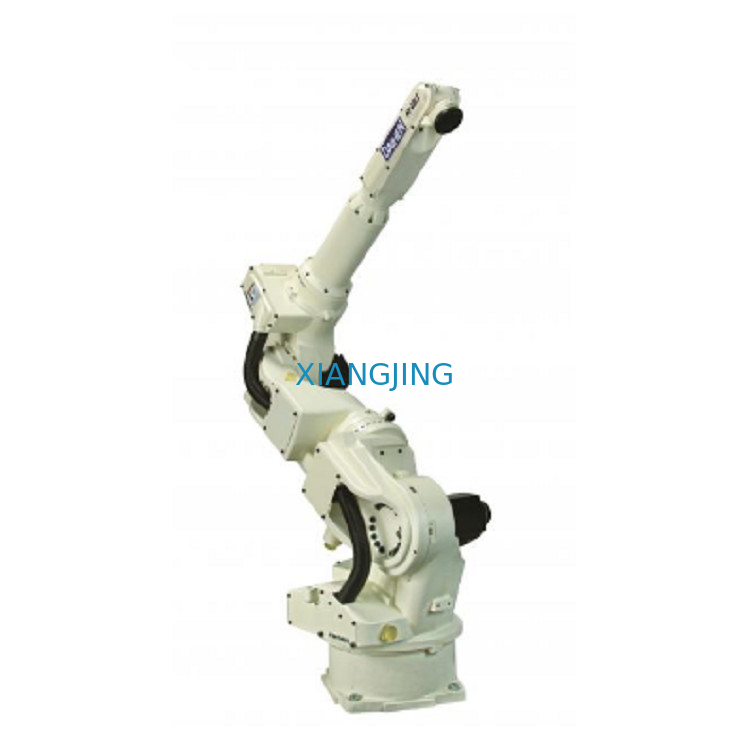

Robot hàn được sử dụng OTC FD-B4S 7 trục Cánh tay robot DM350 Máy hàn Tig
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thượng Hải, Trung Quốc |
| Hàng hiệu: | OTC |
| Chứng nhận: | CE |
| Số mô hình: | FD-B4S |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | $25,000.00/sets 1-9 sets |
| chi tiết đóng gói: | thùng carton wodden hoặc đáp ứng yêu cầu của khách hàng |
| Thời gian giao hàng: | 6-8 tuần |
| Khả năng cung cấp: | 20 bộ / bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Sự bảo đảm: | 1 năm | Hỗ trợ tùy chỉnh: | OEM |
|---|---|---|---|
| Loại hình: | Mỏ hàn, Robot | Cách sử dụng: | Để hàn |
| Người mẫu: | FD-B4S | Với tới: | 1,4m |
| Khối hàng: | 4kg | Độ lặp lại vị trí RP (mm): | 0,08 |
| Axes: | 7 | tên sản phẩm: | Robot hàn OTC |
| Loại máy: | Robot hàn | Trọng lượng: | 189kg |
| Điểm nổi bật: | Robot hàn được sử dụng OTC FD-B4S,cánh tay robot 7 trục FD-B4S,máy hàn tig DM350 |
||
Mô tả sản phẩm
hàn rô bốt FD-B4S 7 trục cánh tay rô bốt và mỏ hàn cho OTC với máy hàn tig DM350 để bán
| Sự chỉ rõ | Giá trị |
|---|---|
| Số trục | 7 |
| Công suất tải trọng tối đa | 4 kg |
| Độ lặp lại vị trí | +/- 0,08 mm (Lưu ý 1) |
| Phạm vi tiếp cận theo chiều ngang | 1435mm |
| Phạm vi tiếp cận dọc | 2446mm |
| Dung lượng ổ đĩa | 3550W |
| Phạm vi làm việc, Cánh tay, J1 (Xoay) | +/- 170º |
| Phạm vi làm việc, Cánh tay, J2 (Cánh tay dưới) | -145º ~ + 70º |
| Phạm vi làm việc, Cánh tay, J3 (Cánh tay trên) | -170 ° ~ + 142,6 ° |
| Phạm vi làm việc, Cổ tay, J4 (Swing) | +/- 155 ° |
| Phạm vi làm việc, Cổ tay, J5 (Uốn) | -45 ° ~ + 225 ° (Lưu ý 2) |
| Phạm vi làm việc, Cổ tay, J6 (Xoắn) | +/- 205 ° (Lưu ý 2) |
| Vận tốc tối đa, Cánh tay, J1 (Xoay) | 3,66 rad / s {210 ° / s} |
| Vận tốc tối đa, Cánh tay, J2 (Cánh tay dưới) | 3,66 rad / s {210 ° / s} |
| Vận tốc tối đa, Cánh tay, J3 (Cánh tay trên) | 3,66 rad / s {210 ° / s} |
| Vận tốc tối đa, Cổ tay, J4 (Đu quay) | 7,33 rad / s {420 ° / s} |
| Vận tốc tối đa, Cổ tay, J5 (Uốn) | 7,33 rad / s {420 ° / s} |
| Vận tốc tối đa, Cổ tay, J6 (Xoắn) | 10,5 rad / s {600 ° / s} |
| Tải trọng cổ tay, Moment cho phép, J4 (Swing) | 10,1 N * m |
| Tải trọng cổ tay, Moment cho phép, J5 (Uốn) | 10,1 N * m |
| Tải trọng cổ tay, Khoảnh khắc cho phép, J6 (Xoắn) | 2,94 N * m |
| Tải trọng cổ tay, Moment quán tính cho phép, J4 (Swing) | 0,38 kg * m @ 2 |
| Tải trọng cổ tay, Mômen quán tính cho phép, J5 (Uốn) | 0,38 kg * m ^ 2 |
| Tải trọng cổ tay, Mômen quán tính cho phép, J6 (Xoắn) | 0,03 kg * m ^ 2 |
| Khu vực mặt cắt hoạt động của cánh tay | 2,57 m ^ 2 x 340 ° |
| Điều kiện môi trường | 0 ~ 45 ° C, 20 ~ 80% RH (Không ngưng tụ) |
| Khối lượng | 189 kg |
| Khả năng tải trọng cánh tay trên | 10 kg (Chú thích 3) |
| Loại cài đặt | Loại sàn |
| Sơn màu | Trắng (Munsell 10GY9 / 1) |
Robot hàn hồ quang FD-B4S, 7 trục, một cánh tay, của chúng tôi lý tưởng cho các không gian chật hẹp tầm ngắn và trung bình với các khu hàn đông đúc.Thiết kế thông qua cánh tay dẫn đến một bộ điều khiển mỏng mà không có dây cáp hoặc ống dẫn bên ngoài để cản trở việc di chuyển hoặc vướng víu ở những khu vực khó tiếp cận hoặc đông đúc.
BỘ ĐIỀU KHIỂN ROBOT HÀN ARC
• Xoay trục thứ 7 cho phép tránh nhiễu mà không làm thay đổi vị trí và / hoặc thái độ của dụng cụ cuối cánh tay
• Luôn duy trì góc và thái độ tối ưu của dụng cụ cuối cánh tay, dẫn đến chất lượng mối hàn được nâng cao và dễ dàng lập trình
• Cung cấp phạm vi làm việc rộng với một cánh tay khớp nối độc lập
• Kết nối kỹ thuật số liền mạch với tất cả các bộ nguồn hàn thương hiệu OTC DAIHEN
• Cải thiện kiểm soát hạn chế rung động cung cấp chuyển động của rô bốt trơn tru
• Tích hợp cảm biến sốc cơ học
• Công nghệ nguồn duy nhất - tất cả các thành phần được sản xuất bởi OTC Daihen.
• Thiết kế rất linh hoạt hỗ trợ hầu hết các ứng dụng hàn
BỘ ĐIỀU KHIỂN ROBOT FD11
• Kiến trúc mở dựa trên Windows XP
• Dung lượng bộ nhớ lớn và 40 tín hiệu điều khiển Đầu vào / 40 Đầu ra
• Các chức năng PLC nâng cao cho phép chỉnh sửa sơ đồ bậc thang trực tiếp thông qua mặt dây dạy
• Khả năng mạng - kết nối với các kết nối Ethernet, DeviceNet và PROFIBUS (có thể yêu cầu phần cứng bổ sung)
GIẢNG DẠY
• Màn hình biểu tượng hỗ trợ giảng dạy nhanh chóng và dễ dàng
• Màn hình màu VGA 640 × 480 với đèn nền LED hiển thị 65536 màu
• Công tắc bật 3 vị trí cung cấp độ an toàn cao hơn
• Chức năng đa màn hình cho phép người dùng xem đồng thời 4 màn hình
• Chức năng trợ giúp trên màn hình với đầy đủ hướng dẫn sử dụng
• Màn hình cảm ứng tiêu chuẩn hiển thị với thao tác quay số chạy bộ
